如何避免水性固化劑發(fā)白、渾濁與提前膠化？——X-302 脫水劑應(yīng)用實驗報告

如何避免水性固化劑發(fā)白

渾濁與提前膠化？

X-302 脫水劑應(yīng)用實驗報告

在水性固化劑的生產(chǎn)與使用過程中，“發(fā)白、渾濁、提前膠化”是研發(fā)工程師最常遇到、也最棘手的問題。這些異常不僅降低體系透明度，還會帶來：

?黏度突然升高

?體系被提前激活

?儲存 / 運輸穩(wěn)定性下降

?產(chǎn)品一致性變差

尤其是在高濕季節(jié)或低固含稀釋條件下，水性固化劑對痕量水分更加敏感。因此，本研究重點評估 X-302 脫水劑 對體系穩(wěn)定性改善的效果，并公開完整實驗對比數(shù)據(jù)。

? 核心結(jié)論

在 60% 固含體系 中，添加 2% X-302 可顯著提高水性固化劑的儲存穩(wěn)定性：

?50℃熱儲 12 小時后仍保持清澈透明

?常溫再放置 4 小時依然無膠化

?明顯抑制早期反應(yīng)與渾濁

?提升整體外觀與透明度

而同條件下未添加 X-302 的樣品已出現(xiàn)明顯膠凍。

一

實驗設(shè)計

01

材料

PMA（車間取樣）

270 固化劑（車間取樣）

X-302 溶劑型脫水劑（恩科）

02

考察變量

① 固含量對體系穩(wěn)定性的影響：40% vs 60%

低固含體系更容易出現(xiàn)發(fā)白、渾濁及早期反應(yīng)。

②X-302的添加與否：0% vs 2% （固體計）

觀察脫水劑對穩(wěn)定性與外觀的改善幅度。

03

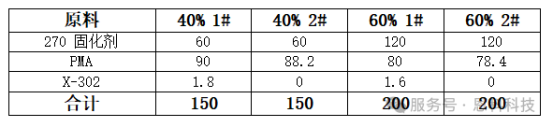

實驗配方

一

關(guān)鍵結(jié)果對比

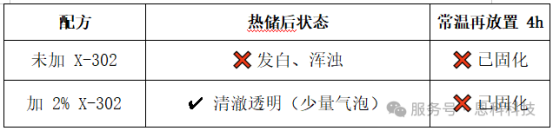

? 40% 固含體系

總結(jié)：40% 固含體系本身穩(wěn)定性較差，X-302 的改善幅度有限。

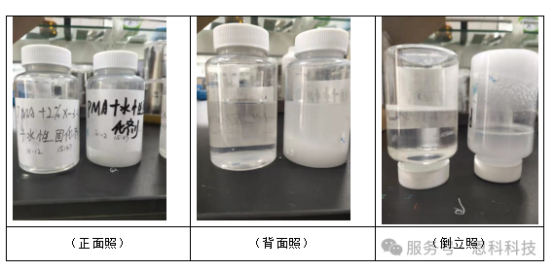

 40% 固含照片對比（50℃ × 12h）

左：加 2% X-302｜右：未加 X-302

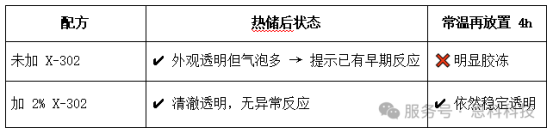

? 60% 固含體系（重點）

總結(jié)：60% 固含 + 2% X-302 = 穩(wěn)定性最優(yōu)，是本實驗最佳組合。

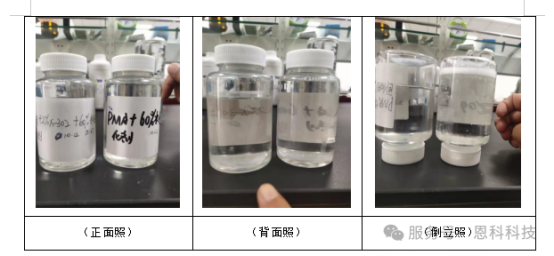

60% 固含照片對比（50℃ × 12h）

左：加 2% X-302｜右：未加 X-302

三

為什么 X-302 有效？

X-302 可與體系中的痕量水分發(fā)生可控反應(yīng)，將水分轉(zhuǎn)化為穩(wěn)定結(jié)構(gòu)，避免其在主體系中誘發(fā)提前反應(yīng)。

其作用優(yōu)勢包括：

減少體系游離水，降低被“提前激活”的風(fēng)險

抑制水導(dǎo)致的渾濁、膠化與黏度異常

與體系兼容，不影響固化反應(yīng)和成膜性能

在高固含體系中效果更明顯，外觀改善最顯著

四

推薦的使用方式

為了使 X-302 獲得最佳效果，建議如下流程：

① 先用 X-302 處理 PMA，靜置過夜

確保痕量水分充分被固定。

② 水性固化劑開稀比例建議 ≥ 60%

40% 固含體系自身穩(wěn)定性不足，不推薦大量稀釋。

③ 固化劑制備完成后立即密封包裝

防止二次吸濕引發(fā)體系反應(yīng)提前發(fā)生。

五

適用場景

X-302 尤其適用于：

高透明度要求的水性固化劑體系

高固含雙組份體系

夏季高濕環(huán)境生產(chǎn)

易發(fā)白、易渾濁或運輸不穩(wěn)定的水性體系

對一致性與外觀穩(wěn)定性要求高的工業(yè)涂料

六

常見問題

Q：X-302 會影響固化性能嗎？

A：不會，X-302 不參與主反應(yīng)，僅與痕量水分作用。

Q：用量必須是 2% 嗎？
A：2% 是本次實驗最佳點，可根據(jù)體系適度調(diào)整。

Q：會影響色相或透明度嗎？
A：實驗中未觀察到明顯變化，仍保持良好的清澈性。

一個真正能解決穩(wěn)定性痛點的工具

對于研發(fā)工程師而言，X-302 不是“神奇添加劑”，而是一個能真實改善水性固化劑儲存穩(wěn)定性的工程化解決方案。

60% 固含 + 2% X-302 組合表現(xiàn)出：

? 熱儲穩(wěn)定

? 外觀透明

? 無提前膠化

? 儲存友好

? 產(chǎn)品一致性更高

如果你正在優(yōu)化水性固化劑體系，這會是一個值得嘗試的方向。
